引言

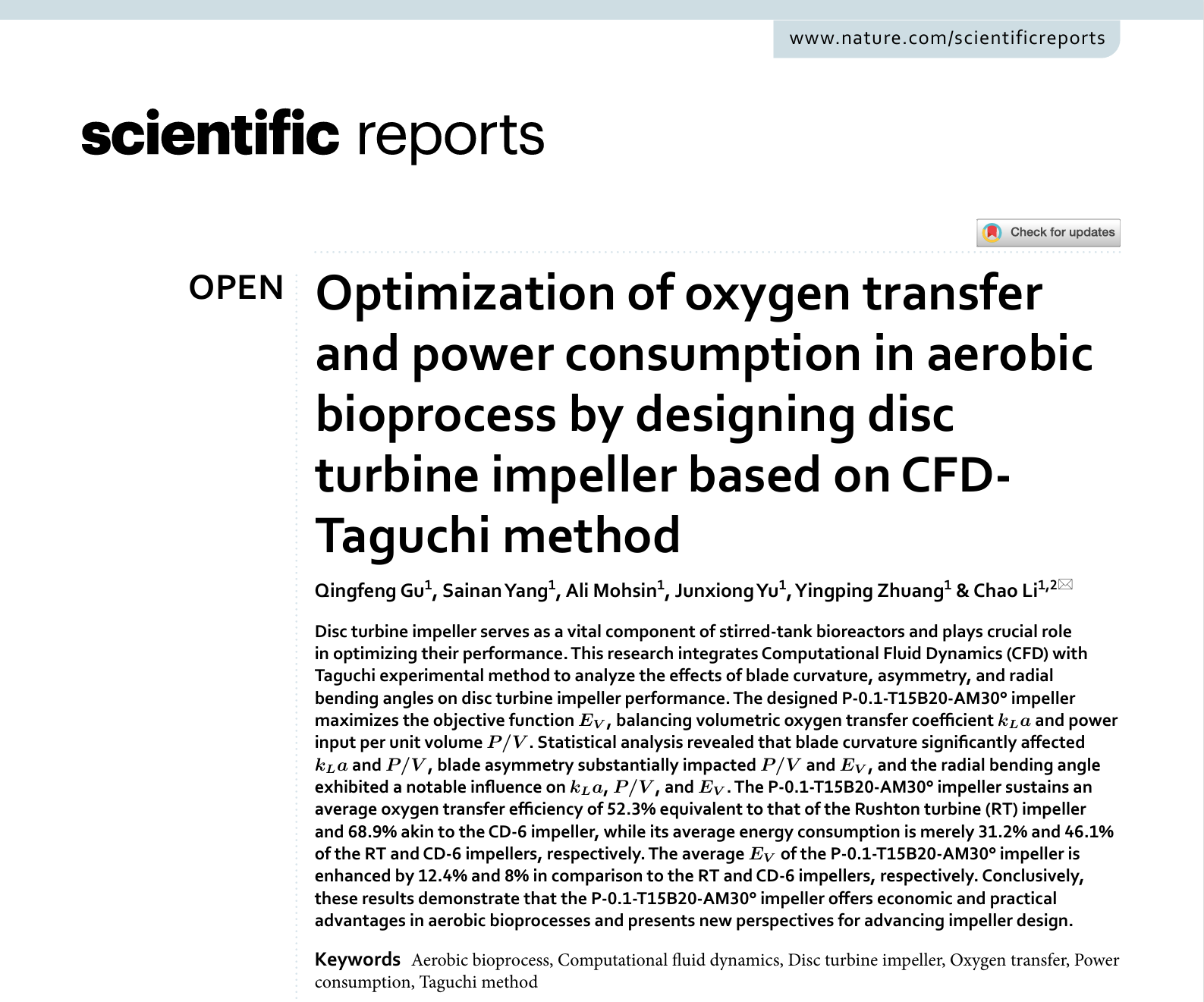

     华东理工大学生物工程学院庄英萍老师的研究团队,近日在《Scientific Reports》期刊上发表了一篇题为《Optimization of oxygen transfer and power consumption in aerobic bioprocess by designing disc turbine impeller based on CFD-Taguchi method》的文章。






研究背景


     在好氧生物反应过程中,搅拌式生物反应器的性能直接决定了生产效率与经济成本。圆盘涡轮搅拌桨(Disc Turbine Impeller)作为核心组件,其结构显著影响氧传质效率(以体积氧传质系数kLa表征)与功耗(以单位体积功率输入P/V度量)。传统的Rushton涡轮搅拌桨(RT)因高气液传质能力被广泛应用,但其高能耗限制了规模化应用。现有研究通过改型叶片(如CD-6、PDT等)降低功率,但存在实验盲目性强、系统性不足的问题。此外,组合参数优化面临的巨额计算成本亟待解决。本研究创新性地结合计算流体力学(CFD)与田口实验设计(Taguchi Method),系统探究叶片曲率、非对称性和径向弯曲角对氧传质-功耗平衡的影响,提出面向工业场景的高效节能搅拌桨设计方案。



主要内容


1.单因素实验优化


     以94L搅拌罐为研究对象,通过目标函数(归一化权重相等)衡量传质与能耗间的权衡。分别分析叶片曲率系数a、非对称性、径向弯曲角对kLa、P/V及EV的影响,确定优化参数区间。

微信图片1



叶片曲率

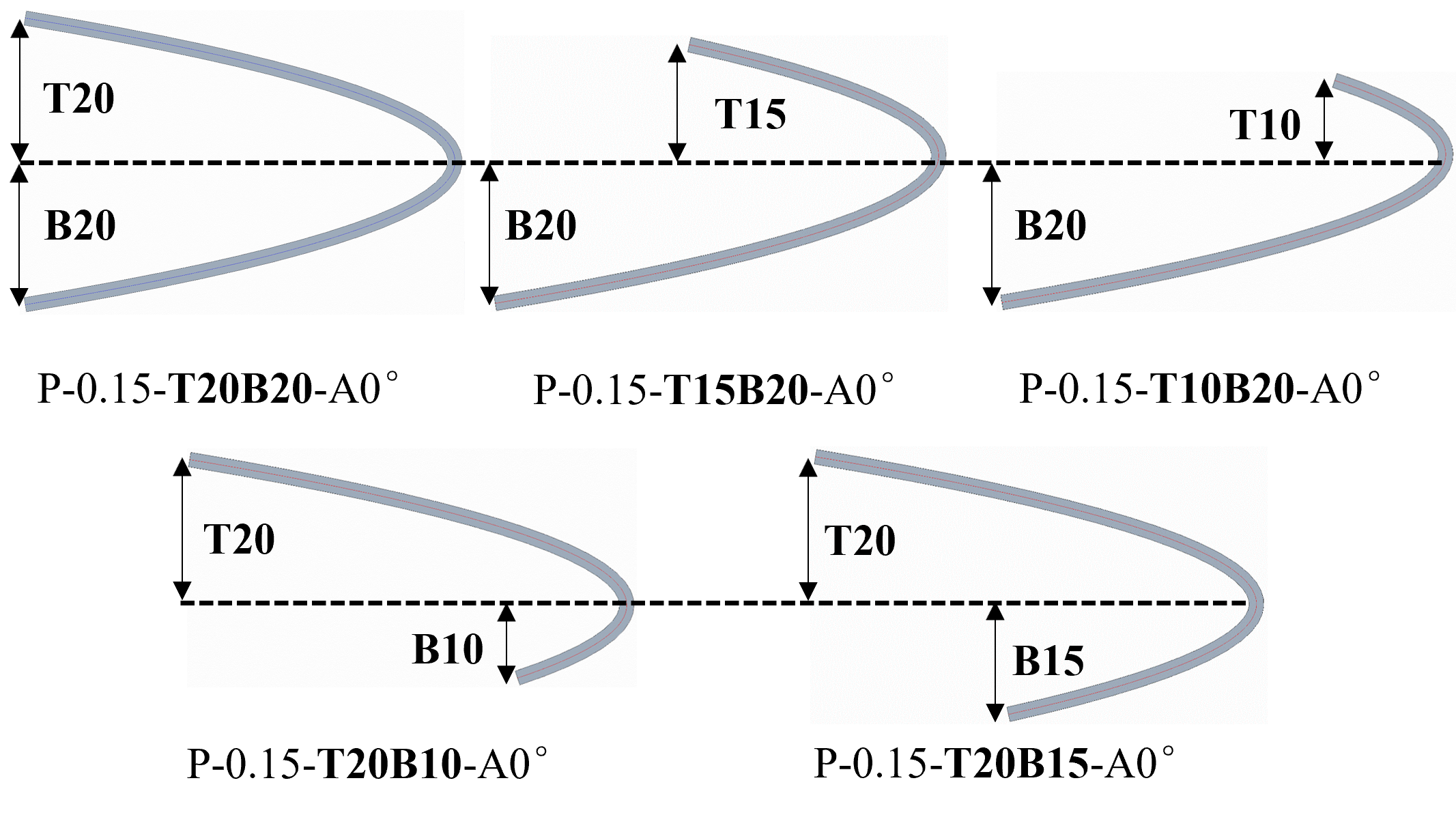

非对称性

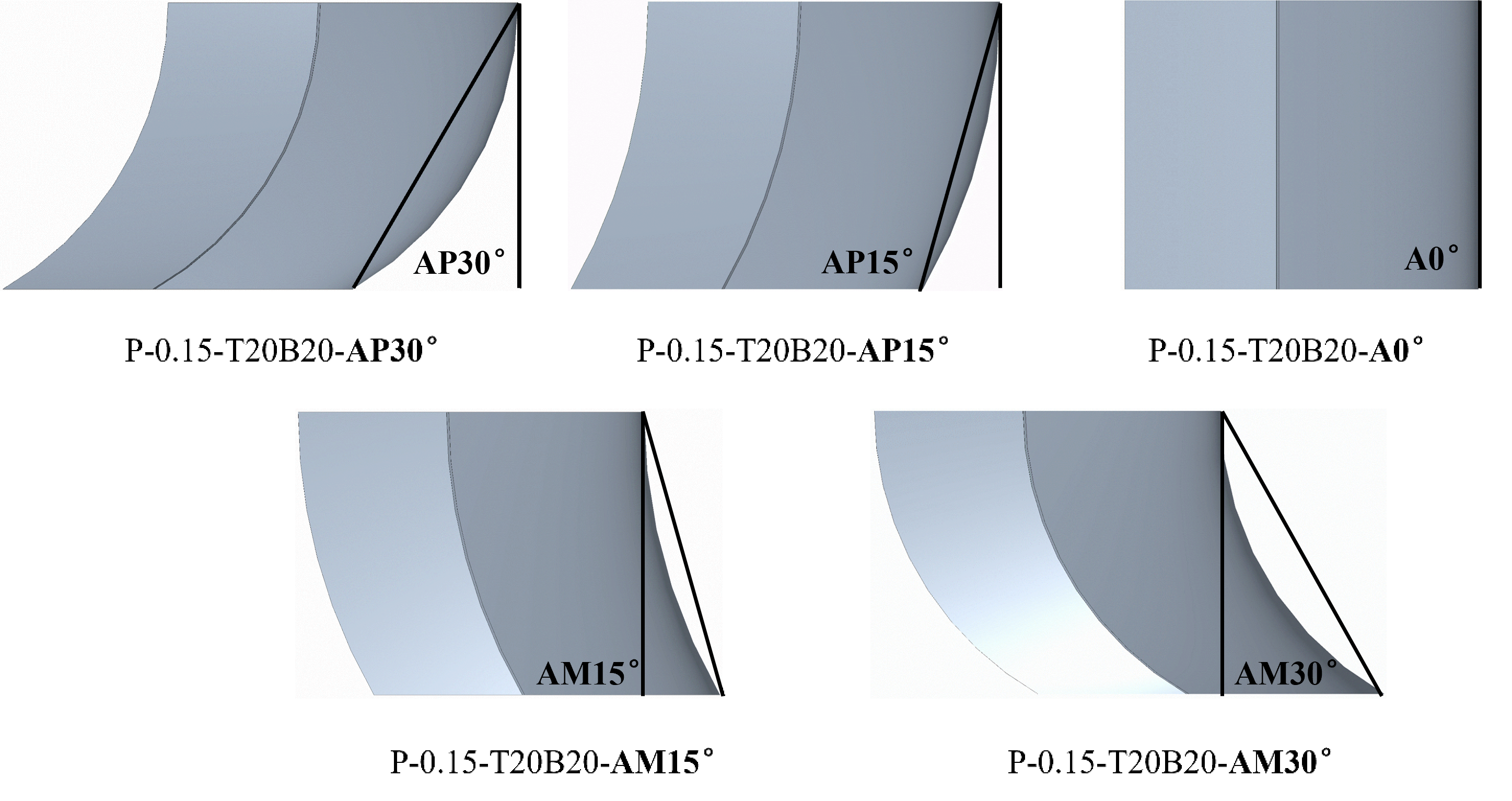

径向弯曲角度

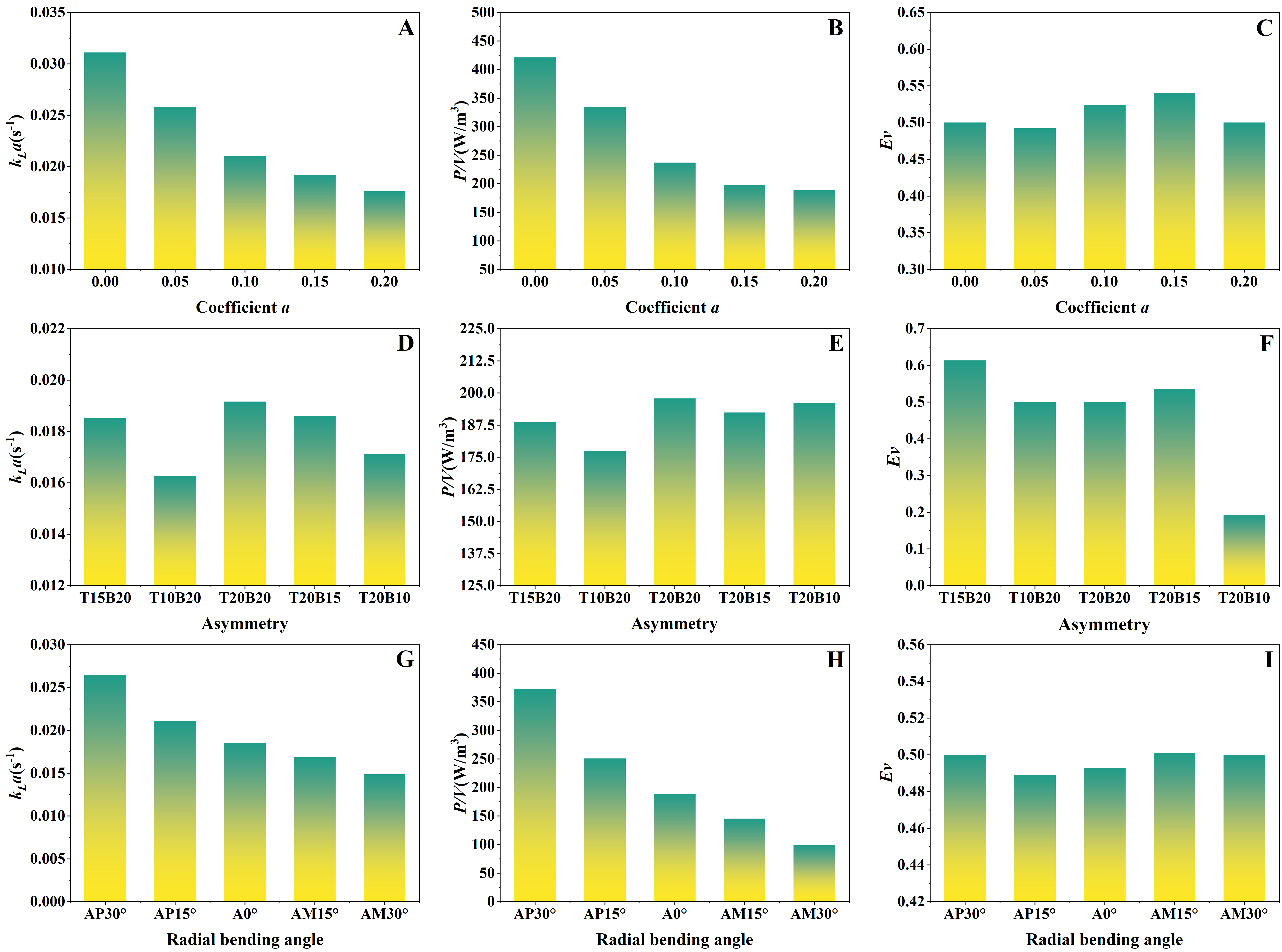

单因素实验结果


2.正交实验优化


     采用L9(3³)正交表,探究三因素三水平的组合效应,结合极差分析与方差分析(ANOVA)筛选最优参数组合。

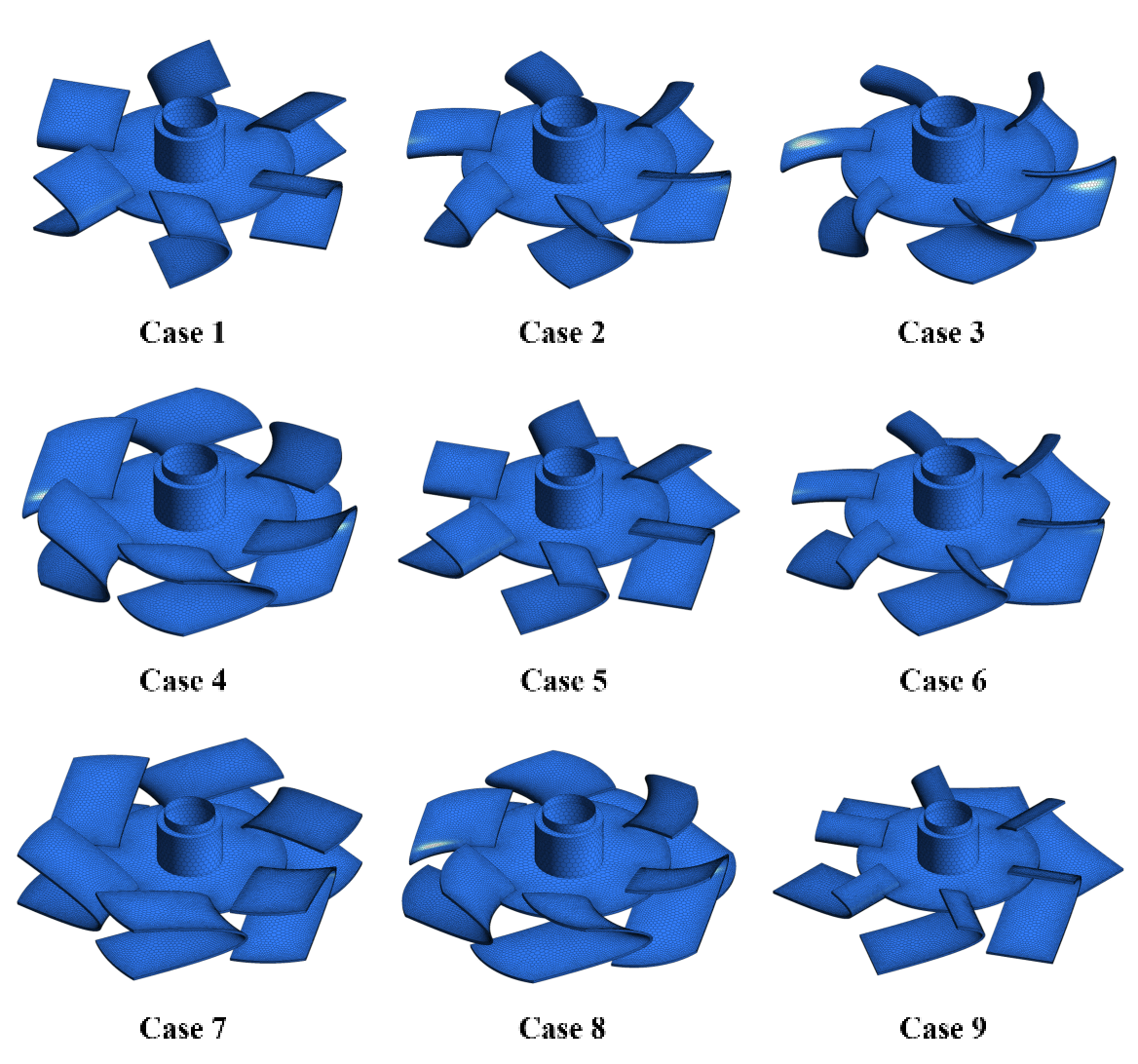

正交实验组合

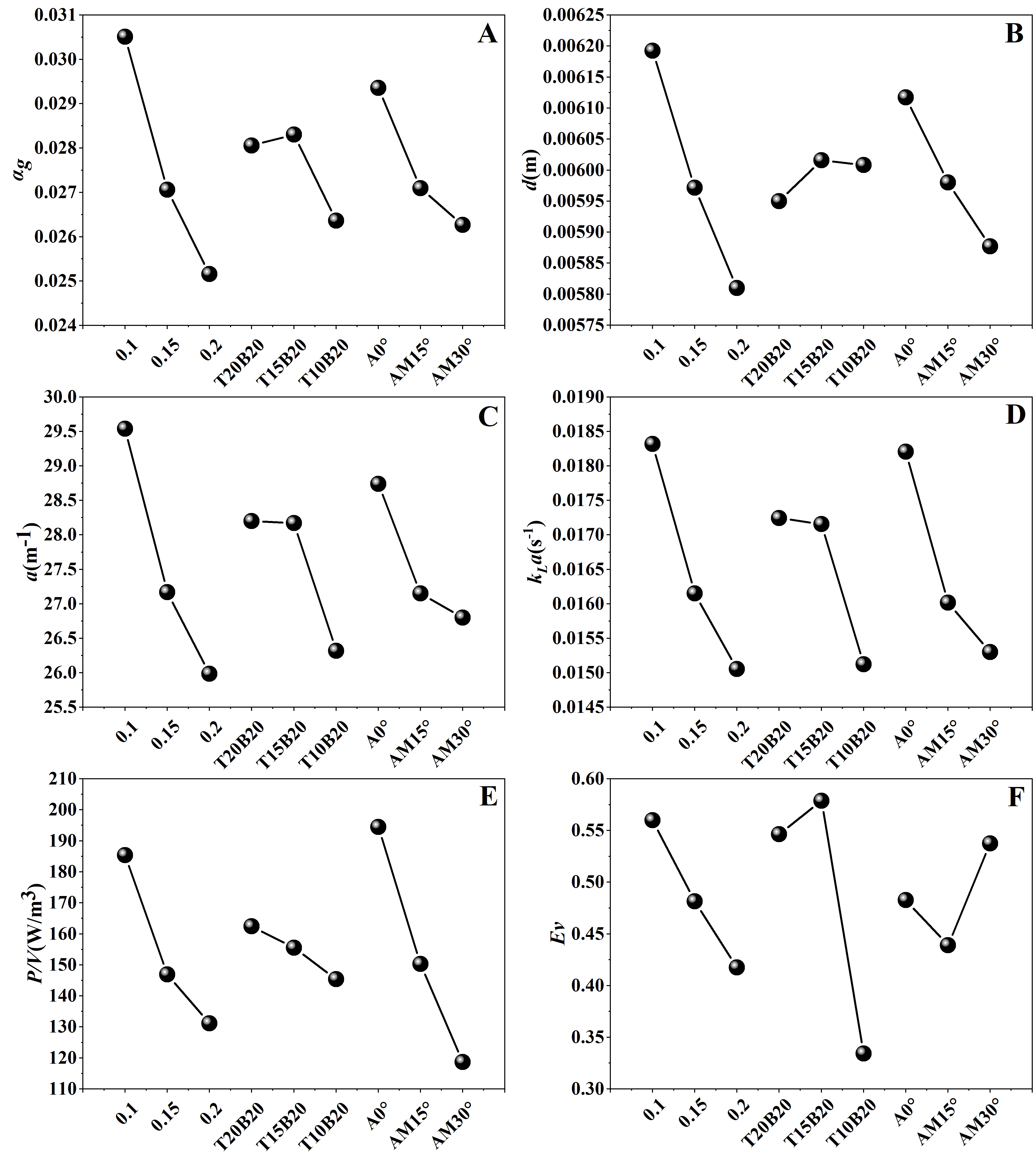

正交实验结果统计分析


3.叶轮综合性能分析


     在不同转速(100-500 rpm)和曝气速率(0-1.8 vvm)下进行了 CFD 模拟,以探究优化后叶轮的综合表现。P-0.1-T15B20-AM30°叶轮的平均功率需求仅为RT叶轮的31.2%和CD-6叶轮的46.1%,而平均体积氧转移系数kLa保持在RT叶轮的52.3%和CD-6叶轮的68.9%。与 RT 和 CD-6 叶轮相比,EV分别增加了 12.4% 和 8%。

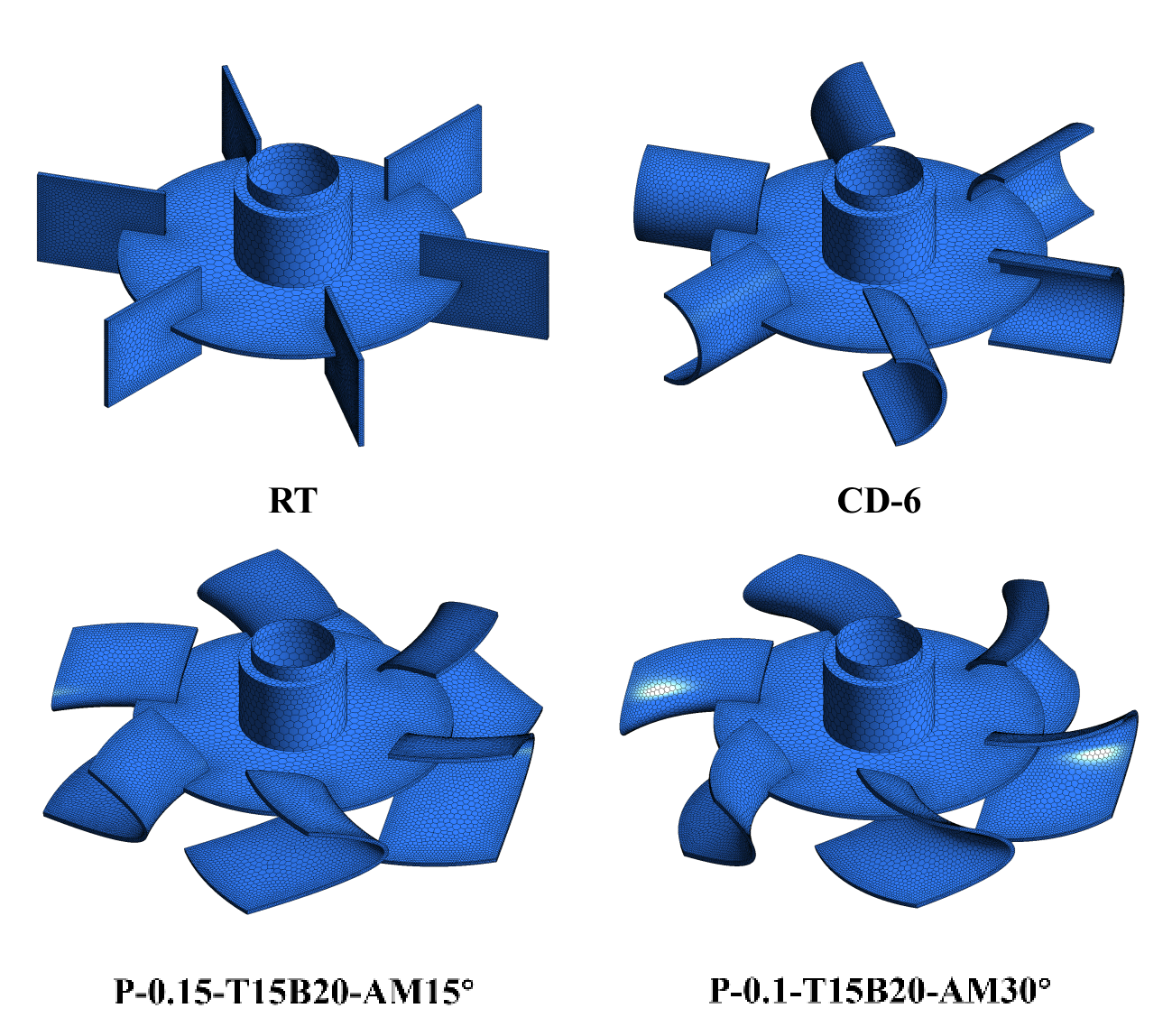

四种叶轮结构示意图


10

11

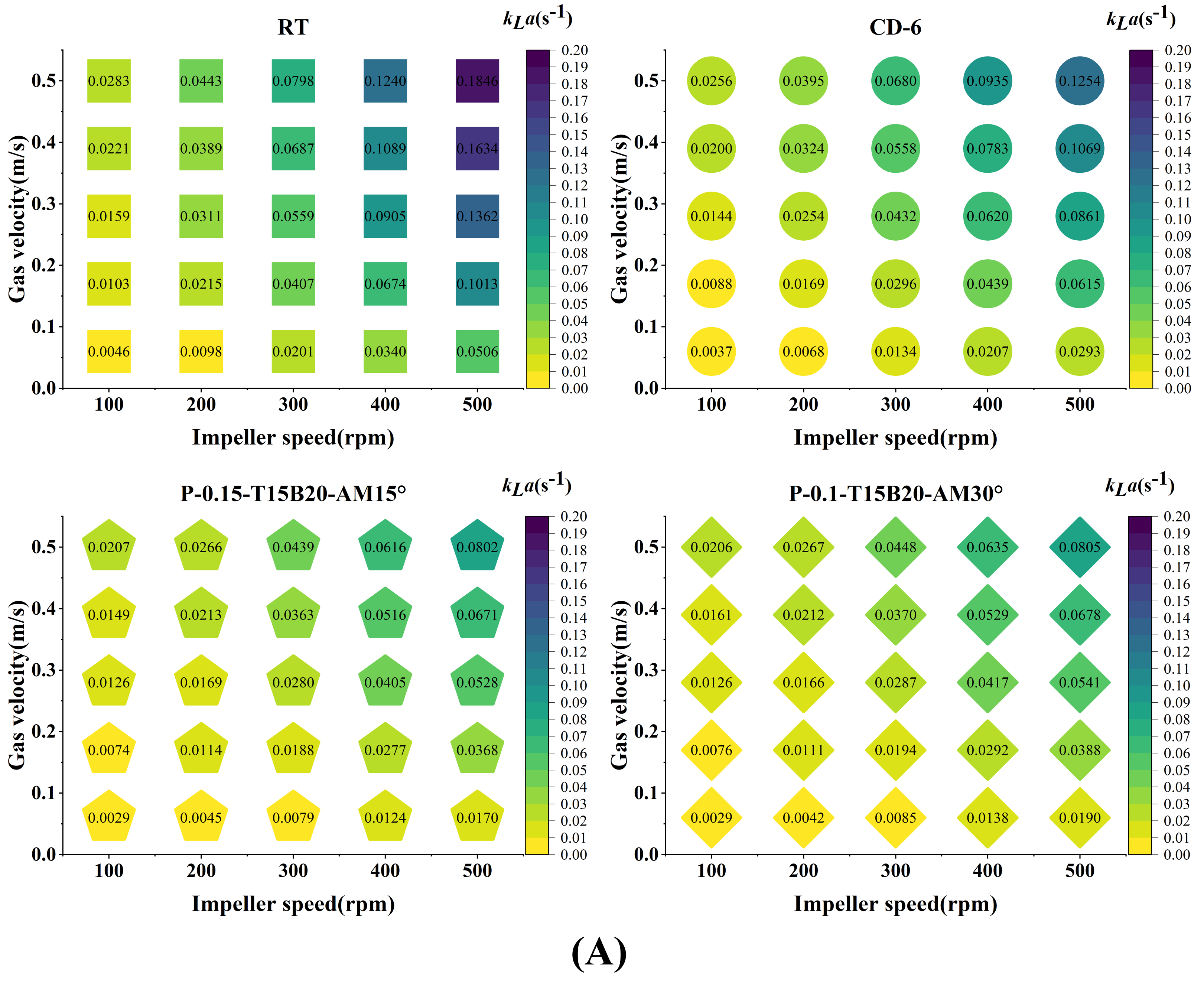

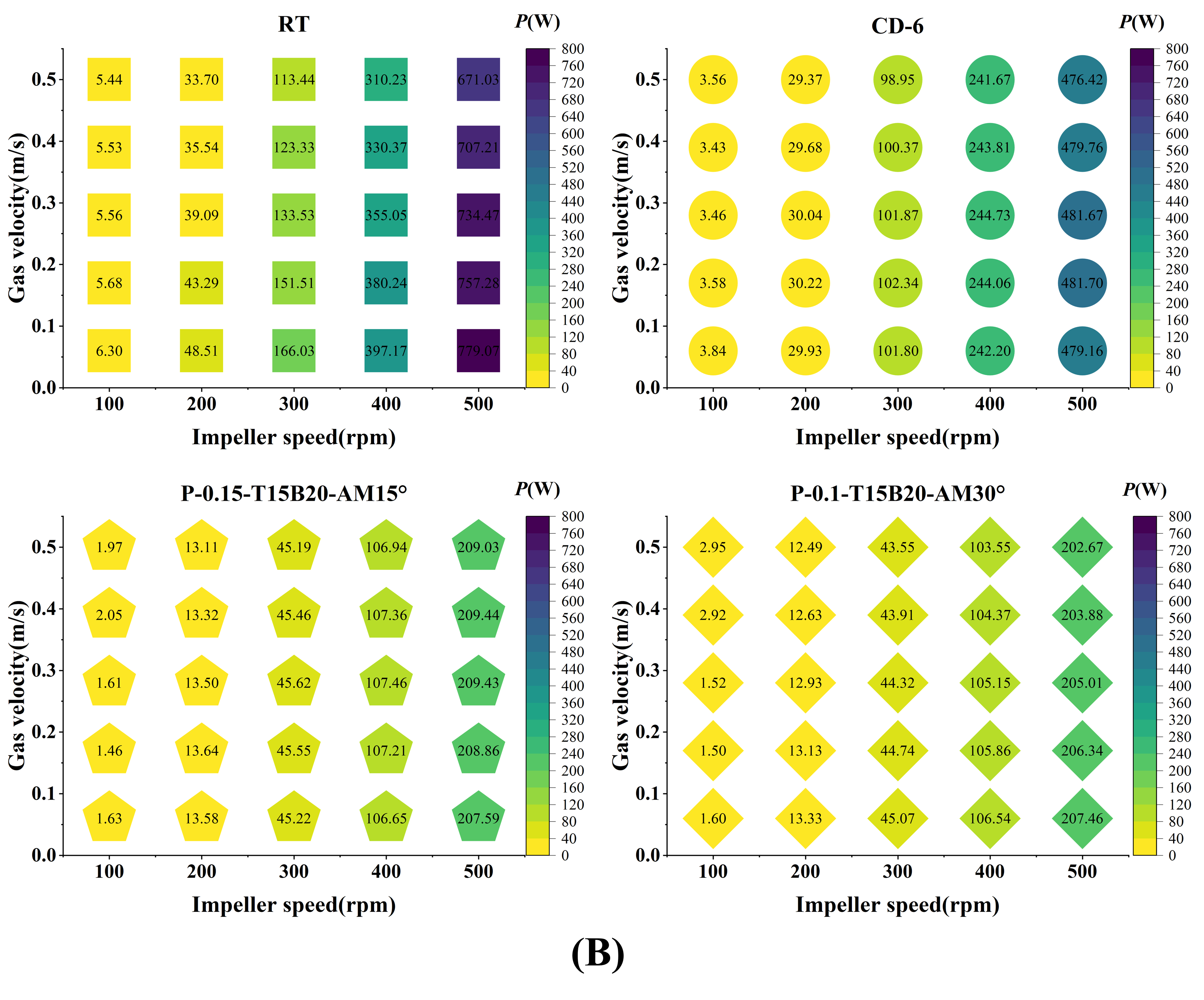

四种叶轮在不同转速和通气速率下的kLa,P/V和EV


总结概括


    本研究通过集成CFD与田口法,系统揭示了圆盘涡轮搅拌桨结构参数对传质与能耗的关联机制,验证了统计优化方法在桨型设计中的高效性。提出的P-0.1-T15B20-AM30°桨兼具经济性与实用性,为生物反应器规模化降耗提供了新思路。

12



文章致谢


     本工作得到了国家重点研发计划[2021YFC2103500]、国家自然科学基金[No. 22208099]的支持。同时得到苏州沃美生物有限公司的支持和指导。


原文链接:https://doi.org/10.1038/s41598-025-92463-1

Gu,Q.,Yang,S.,Mohsin,A.etal.Optimization of oxygen transfer and power consumption in aerobic bioprocess by designing disc turbine impeller based on CFD-Taguchi method.Sci Rep 15, 8102 (2025).

https://doi.org/10.1038/s41598-025-92463-1
